pto-isa megamo算子¶

MOE介绍¶

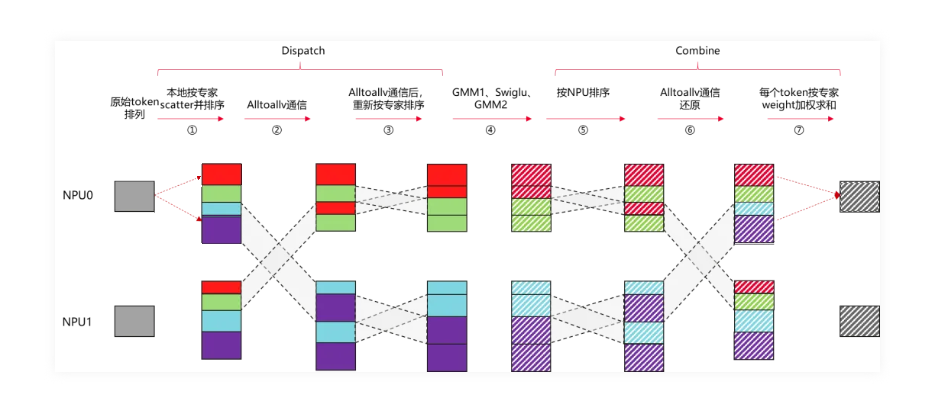

传统MOE的流程¶

• ① 本地token permute：源卡内 [token,expert,k] 按expert排序 [expert,token,k]
• ② All2All通信：发送 [expert,token,k] 到目标卡
• ③ 通信后permute： 目标卡将收到的token按照expert再做一次排序 [expert,srcRank,token,k]
• ④ FFN计算：执行GMM1、Swiglu激活函数和GMM2计算。
• ⑤ 计算后unpermute：目标卡将token按照 [srcRank,expert,token,k] 重新排序
• ⑥ AlltoallV还原：将 [expert,token,k] all2allv发回srcRank源卡
• ⑦ 源卡按照topk结果累加，并还原原始token顺序 [token，k]

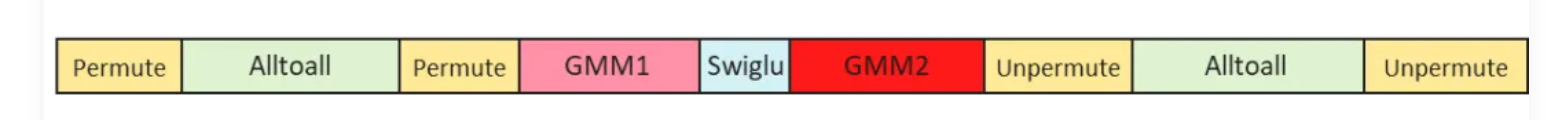

实际的效果是串行衔接：

Ascend的megamoe的overlap方案¶

将通信和计算的粒度拆细,在一个大kernel内实现计算和通信的细粒度的掩盖：

实际实现采用expert级的流水overlap：

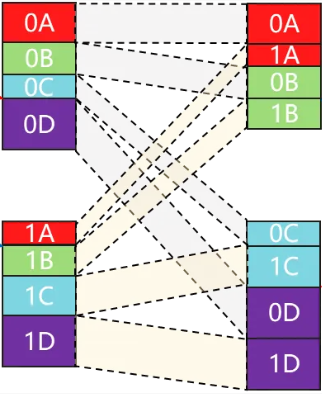

• ① 开头：两次permute合并到一起，通过一次轻量的all2all通信对齐内存布局

• ② 中间：
• a.按照expert逐个做AIC和AIV的overlap,第i个专家的GMM可以与第i-1专家的AlltoallV
• b.swiglu拆成了两段，当GMM1结束的时候，第一段swgilu也已经结束，可以马上开始GMM2
• ③ 结尾: 由于是expert级流水，因此后all2all阶段也省掉了[expert,srcRank,token,k] -> [srcRank,expert,token,k]的重排

ascendc针对decode 小token量场景也做了针对性的优化： - 前重排阶段，能用UB直接完成的场景，全部放到UB里做 - combine阶段，采用subtile模式提高多核并发

<img src="../../../../../docs/figures/megamoe/aic_aiv_subtile.png"  width="500" />

PTO-ISA 的overlap方案¶

由于 AscendC MegaMoe 的 overlap 设计思路比较精妙，PTO MegaMoe 主体流程借鉴了其中一些关键算法思路：

• AIC 和 AIV 采用 expert 轮转的方式排布流水；SwiGLU 分为两段，第一段 SwiGLU 尽量压在 GMM2 开始之前完成。
• 前重排阶段使用归并排序，并优先考虑将数据放到 UB 中进行排序；按工作集大小分为 FullLoad、OneCore、MultiCore 三个排序场景，并使用 count-as-flag 机制消除 AlltoAll count 后的全同步。
• Dispatch 阶段根据 UB 192 KiB 的容量，多轮 TLOAD 2 行 token + scale 到 UB 中解包。
• Combine 阶段区分 large 和 small 两种 case；small 场景为了提高 AIV 利用率，采用 subtile 模式进行数据 push。

在其基础上尝试了如下优化。

有效的优化点：

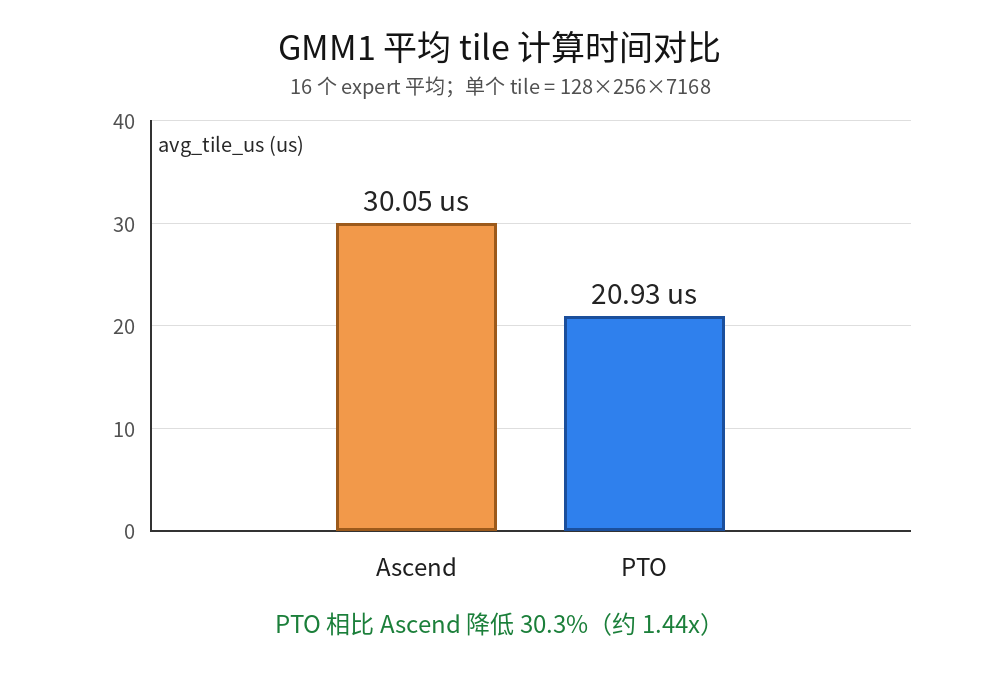

• 针对核心的 GMM1 和 GMM2 阶段，采用 PTO tile 编程模式进行优化，使用 swizzle、双缓冲、L1→L0 片上多级复用等手段；实测比 Catlass 快约 40%。
• 增加参与 combine 的 AIV 核，在 A3 上有些许效果；但不能增加太多，否则会与 GMM2 的 HBM 访问冲突，影响 GMM2 性能。后续可考虑在 A5 上使用 ubuf→cbuf 能力，降低 HBM 压力。

无效的优化点：

• 消减掉 combine→unpermute 的全同步：unpermute 阶段需要 fp32 累加，atomic add 会导致数据要用 fp32 传输，实测性能会下降。
• 修改 SwiGLU 的 overlap 粒度，从 segment 改为 expert overlap：kernel 执行耗时波动会变大，无明显优化。
• 尝试将 dispatch 拉取数据的粒度改为多 AIV 并发拉取 GMM1 的 L1 tile：当前 dispatch 阶段每个 rank 每次拉取的 size 并不大，每个 rank 分 128 行已经相当于是 tile 粒度，约 1 MiB；改成多 AIV 拉取对首 expert 的 GMM1 运算无明显提升。
• 将 combine 阶段的 TSTORE 改为 TPUT / TPUT_ASYNC 批量打包：受限于 HBM 带宽，会与 GMM2 竞争，性能下降。

PTO-ISA 实测效果对比：

整体来看，PTO megamoe 在小 M 场景下与 ascendc 实测基本持平；随着 M 增大，PTO 的 GMM 和通信计算 overlap 优势逐步体现，在 M=512 及以上 case 中整体领先更明显，可以有20%的提升。

PTO megamoe 2048 case overlap实况：¶

• 通信受限于计算的效率，overlap无法再进一步的提升，仅在dispatch->gmm1之间有几十us的计算空闲
• aic是满载运行，aiv在dispatch和combine阶段受限于HBM带宽，也没有用满
• 可以考虑后续在a5上，通过ubuff->cbuff直通，降低aic/aiv对HBM带宽的争用，提高aic/aiv各自的效率

PTO-ISA megamoe的关键实现逻辑：¶

算子比较大，除了通算overlap，每个阶段的内部的实现也要考虑性能，整体执行顺序在 MegaMoe::Process() 中串起来，逻辑上分成 7 个阶段：

FrontReorder:
  x[M, K] + expert_idx[M, topK]
    -> source rank remoteWindow.offsetA[expert-major rows, K + 32]
    -> expandedRowIdx / localTokenPerExpert / preSumBeforeRank / cumsumMM / expertTokenNums

Dispatch:
  each dst rank pulls needed rows from every src rank offsetA
    -> gmA[expert-major rows, K] + perTokenScale1[rows]

GMM1:
  gmA[int8] @ weight1[int8] + scale1
    -> gmC[rows, N] half

SwiGLU:
  gmC * perTokenScale1
    -> silu(up) * gate
    -> dynamic quant
    -> gmPermutedToken[rows, N/2] int8 + perTokenScale2[rows]

GMM2:
  gmPermutedToken[int8] @ weight2[int8] + scale2
    -> gmm2Output[rows, K] half

Combine:
  gmm2Output * perTokenScale2
    -> source rank remoteWindow.offsetD[expandedRowIdx, K]

Unpermute:
  offsetD + probs + expandedRowIdx
    -> out[M, K]

1. FrontReorder：源 rank 内 route 排序、量化、发布 count¶

关键流程：

• AIV-only 阶段；输入 x[M, K] + expertId[M, topK]，输出 remote window 的 packed offsetA 和 dispatch 用的 count / prefix metadata。
• host 按 UB 预算选 3 个 case，语义相同、实现路径不同：
• FullLoad：route + count + quant 工作集都能进 UB；排序/count/quant 尽量留在 UB，少写 GM 中间态。
• OneCore：route 能一次进 UB 排序，但 FullLoad 全工作集放不下；core0 TSORT32 + TMRGSORT 后写 GM 中间态。
• MultiCore：route 太大；多 AIV 先做 VBS sort run（每 run ≤6144），再多轮 VMS 4 路 TMRGSORT 归并，core0 sort-out 写 GM 中间态。
• 排序目标：把 (expertId[route], route) 排成 expert-major，得到 sortedExpert[dstRow]、sortedSrcRoute[dstRow]，再反排得到 expandedRowIdx[srcRoute] = dstRow。
• OneCore/MultiCore 排序后走共享尾段 FrontRunPostSortPipeline：计数 → 反排 → gather+quant → count exchange + cumsum。
• FullLoad 在 UB 内直接完成 count / expandedRowIdx / quant，再进 FrontFinalizeRankMetadata。
• 计数：localTokenPerExpert[globalExpert] 统计本 rank 发给每个 global expert 的 route 数。
• data-as-flag count exchange：整行 count 加 0x800000 marker 写到 peer tokenPerExpert[srcRank, :]；peer 用 TWAIT != 0 等待，读回后减 marker 恢复真实 count。count row 同时是数据和到达 flag。
• 目的 rank 侧 metadata：preSumBeforeRank[srcRank, localExpert] 算从 srcRank.offsetA 哪行开始读；cumsumMM[srcRank, localExpert] 算 source rank 0..srcRank 累计 rows；expertTokenNums[localExpert] = cumsumMM[lastRank, localExpert]。
• dynamic quant 按 token row 做一次：同一 token 的 topK route 复用同一份 int8 row + scale，scatter 到 offsetA[dstRow, 0:K+32]。

关键 PTO 接口：

• 排序：TSORT32、TMRGSORT、TGATHER
• Tile 绑定 / GM 向量：TASSIGN、TLOAD、TSTORE
• 动态量化：TCVT、TABS、TROWMAX、TSYNC<Op::TROWMAX>、TMAX、TSYNC<Op::TMAX>、TDIV
• GM/UB helper：PtoLoadVector、PtoStoreVector、PtoStoreAtomicAddVector、PtoFillUb、PtoAddUb、PtoAddScalarUb、PtoSetValue
• 跨 rank count ready：TWAIT
• 核间同步：SYNCALL<AIVOnly>

伪码：

# ===== Phase 1: 按 expertId 排序（3 case 选一）=====
if case == MultiCore:
  for sortCore / run (each run <= 6144 routes):
    PtoLoadVector(expertUb, expertId[runStart:runStart+runRows])
    payloadUb = 0..runRows-1                              # payload = 原始 srcRoute
    TSORT32(packedUb, expertUb, payloadUb)            # 先按 32-record 小块排序
    TMRGSORT(packedUb, mergeTmpUb)                 # 32 -> 128 -> 512 -> 2048 -> run tail
    write packed sorted run -> frontSortWs0/1           # 每个 sort core 的中间 sorted run

  merge sort-core runs with TMRGSORT (4-way, perList <= 2040)  # 跨 core 多层归并
  sort-out:                                             # core0 抽出最终 int32 表
    TGATHER(sortedExpert, packedRuns)                 # dstRow -> globalExpert
    TGATHER(sortedSrcRoute, packedRuns)               # dstRow -> srcRoute
    PtoStoreVector(frontExpandedExpert, sortedExpert)
    PtoStoreVector(frontExpandDstToSrc, sortedSrcRoute)

elif case == OneCore:
  core0 only:                                            # 其它 AIV 不参与排序
    PtoLoadVector(expertUb, expertId[0:routeElems])
    payloadUb = 0..routeElems-1
    TSORT32(packedUb, expertUb, payloadUb)
    TMRGSORT(packedUb, mergeTmpUb)                 # 单次 UB 内完成全量排序
    TGATHER(sortedExpert, packedUb)
    TGATHER(sortedSrcRoute, packedUb)
    PtoStoreVector(frontExpandedExpert, sortedExpert)   # 写 GM 中间态，后续走共享尾段
    PtoStoreVector(frontExpandDstToSrc, sortedSrcRoute)

elif case == FullLoad:
  each active AIV:                                       # route 小，排序/count/quant 尽量留 UB
    PtoLoadVector(expertUb, expertId[0:routeElems])
    payloadUb = 0..routeElems-1
    TSORT32(packedUb, expertUb, payloadUb)
    TMRGSORT(packedUb, mergeTmpUb)
    sortedExpert[dstRow], sortedSrcRoute[dstRow] stay in UB
    second sort by srcRoute -> expandedRowIdx[srcRoute] = dstRow in UB  # 反排：route -> offsetA 行号
    owner core scan sortedExpert -> localTokenPerExpert in UB          # 扫 expert 边界做 count

SYNCALL<AIVOnly>()                                    # 排序结果 / GM 中间态可见

# ===== Phase 2: 计数 / 反排 / quant scatter =====
if case == FullLoad:
  core0: PtoStoreVector(expandedRowIdx, expandedRowIdxUb)       # 仅 expandedRowIdx 落 GM
  owner core: PtoStoreVector(localTokenPerExpert, countUb)
  each active AIV for assigned route range:
    goto quant_scatter_loop

else:  # OneCore / MultiCore 共享尾段 FrontRunPostSortPipeline
  # 2a. 扫 sortedExpert，统计每个 globalExpert 的 route 数
  PtoFillUb(countUb, 0, expertNumAligned)
  for chunk of frontExpandedExpert assigned to this AIV:
    PtoLoadVector(chunkUb, frontExpandedExpert[chunkStart:chunkStart+rows])
    scan expert transitions:                             # expert 变化处写入 segment count
      PtoSetValue(countUb[expertId], tokenCount)
  PtoStoreAtomicAddVector(localTokenPerExpert, countUb)

  # 2b. 由 sortedSrcRoute 反查 expandedRowIdx[srcRoute] = dstRow
  for chunk of frontExpandDstToSrc assigned to this AIV:
    PtoLoadVector(srcRouteUb, frontExpandDstToSrc[chunkStart:chunkStart+rows])
    dstRowUb = PtoAddScalarUb(assistUb, chunkBaseOffset)   # 批量生成 dstRow，避免逐元素加偏移
    for idx in rows:
      PtoStoreVector(expandedRowIdx[srcRoute[idx]], dstRowUb[idx])

  # 2c. 按 token row 量化一次，scatter 到 offsetA[dstRow]
  for route chunk assigned to this AIV:
    PtoLoadVector(indexUb, expandedRowIdx[routeStart:routeStart+rows])
    quant_scatter_loop:
      for tokenRow in chunk:
        PtoLoadVector(rawUb, x[tokenRow, 0:K])
        TCVT(fp32Ub, rawUb)                           # 输入 cast 到 fp32
        absUb = TABS(fp32Ub)
        TROWMAX(chunkMaxTile, absUb)
        TSYNC<Op::TROWMAX>()
        TMAX(maxAbsTile, previousMaxAbs, chunkMaxTile)
        TSYNC<Op::TMAX>()
        scale = maxAbsTile.GetValue(0) / 127              # per-token dynamic scale
        qFp32 = TDIV(fp32Ub, scale)
        qInt8 = TCVT(qFp32, CAST_ROUND)
        for route in tokenRow.topK slots:                 # 同一 token 的 topK route 复用同一份 quant
          dstRow = expandedRowIdx[route]
          PtoStoreVector(offsetA[dstRow, 0:K+32], packed(qInt8, scale))

SYNCALL<AIVOnly>()                                    # offsetA / localTokenPerExpert 写回完成

# ===== Phase 3: data-as-flag count exchange =====
for dstRank = coreIdx; dstRank < rankSize; dstRank += coreNum:
  PtoLoadVector(countRowUb, localTokenPerExpert)
  PtoAddScalarUb(countRowUb, countRowUb, +0x800000)      # marker：count=0 时也能表示“已到达”
  PtoStoreVector(peer[dstRank].tokenPerExpert[myRank, :], countRowUb)

for srcRank in 0..rankSize-1:
  TWAIT(tokenPerExpert[srcRank, markerSlot] != 0)       # 等 peer count row 非零（data-as-flag）
  acquire cache line
  PtoLoadVector(countRowUb, tokenPerExpert[srcRank, :])
  PtoAddScalarUb(countRowUb, countRowUb, -0x800000)      # 恢复真实 count
  PtoStoreVector(tokenPerExpert[srcRank, :], countRowUb)
  PtoFillUb(prefixUb, 0, expertPerRank)
  for localExpert:
    PtoSetValue(preSumBeforeRank[srcRank, localExpert], prefixBeforeLocalExpert)  # srcRank.offsetA 读起点
  PtoStoreVector(preSumBeforeRank[srcRank, :], prefixUb)

# ===== Phase 4: cumsumMM / expertTokenNums =====
for srcRank in 1..rankSize-1:
  TASSIGN(cumsumTile, cumsumUb)
  TLOAD(cumsumTile, tokenPerExpert[0:srcRank+1, :])
  PtoAddUb(cumsumUb[srcRank], cumsumUb[srcRank-1], expertPerRank)  # 按 srcRank 做 inclusive prefix
TASSIGN(cumsumTile, cumsumUb)
TSTORE(cumsumMM, cumsumTile)                          # dispatch 写 gmA 时的 rank 段前缀
PtoLoadVector(expertTokenNumsUb, cumsumMM[lastRank, 0:expertPerRank])
PtoStoreVector(expertTokenNums, expertTokenNumsUb)    # 每个 localExpert 总 row 数

SYNCALL<AIVOnly>()   # front 边界发布完成，dispatch 可开始拉 offsetA

2. Dispatch：目的 rank 拉取 source rank 的 packed A¶

关键流程：

• AIV-only 阶段；front 已发布 offsetA、tokenPerExpert、preSumBeforeRank、cumsumMM，dispatch 不再额外 cross-rank barrier。
• 每个目的 rank 只拉属于本 rank local expert 的 rows；每个 localExpert 内部按 srcRank 分段写入 gmA / perTokenScale1。
• rank-split：for srcRank = coreIdx; srcRank < rankSize; srcRank += coreNum；常见配置下 coreNum >= rankSize，一个 AIV worker 固定负责一个 source rank。
• rows = tokenPerExpert[srcRank, globalExpert]；srcRowBase = preSumBeforeRank[srcRank, localExpert]（worker 内沿 expert 滚动推进）；dstRowBase = groupBase + (srcRank == 0 ? 0 : cumsumMM[srcRank-1, localExpert])。
• offsetA 每行 packed row：int8[K] + fp32 scale + padding，行跨度 K + 32；拆包后 payload 写 gmA，scale 写 perTokenScale1。
• 远程 gather 每次最多搬 2 行；UB 使用 2 个 ping-pong packed buffer（0 / 96KiB），TLOAD 与 TSTORE 通过 MTE event 重叠。
• 每个 localExpert group 全部 srcRank 搬完后 SYNCALL<AIVOnly>，再 CrossCoreSetFlag 通知 GMM1 该 expert ready。

关键 PTO 接口：

• Tile 绑定：TASSIGN
• 远端 GM 到 UB：TLOAD
• UB 拆 payload / scale 写本地 workspace：TSTORE
• AIV 核间同步：SYNCALL<AIVOnly>
• 通知 GMM1：CrossCoreSetFlag

伪码：

CrossCoreSetFlag(DISPATCH_INITIAL_READY)          # logical event 0，GMM1 启动等待链

if coreIdx < rankSize:                              # active copy core：按 srcRank 切分
  prevSum = preSumBeforeRank[coreIdx, 0]              # 本 worker 负责 srcRank 在 offsetA 的起始读偏移
  groupBase = 0                                       # 当前 localExpert 在 gmA 中的写起点

  for localExpert:
    for srcRank = coreIdx; srcRank < rankSize; srcRank += coreNum:  # rank-split 负载分担
      rows = tokenPerExpert[srcRank, globalExpert(localExpert)]
      srcRowBase = prevSum                            # 沿 expert 推进，等价 preSumBeforeRank[srcRank, expert]
      rankPrefixBefore = (srcRank == 0) ? 0 : cumsumMM[srcRank - 1, localExpert]
      dstRowBase = groupBase + rankPrefixBefore       # 本 rank gmA 内该 srcRank 段的起始写偏移

      for batchRow = 0; batchRow < rows; batchRow += 2:   # 远程 gather 粒度：每批最多 2 行
        rowNum = min(2, rows - batchRow)
        bufferId = pingpongId % 2                          # UB packed double buffer（0 / 96KiB）

        TASSIGN(packedTile, ubPacked[bufferId])
        TLOAD(packedTile,
                 srcRank.remoteWindow.offsetA[srcRowBase + batchRow, 0:K+32])  # remote GM -> UB

        TASSIGN(payloadTile, ubPacked[bufferId])
        TSTORE(gmA[dstRowBase + batchRow, 0:K], payloadTile[:, 0:K])  # 拆 int8 payload

        TASSIGN(scaleTile, ubPacked[bufferId] + K)
        TSTORE(perTokenScale1[dstRowBase + batchRow], scaleTile[:, 0:1])  # 拆 fp32 scale

      prevSum += rows

    SYNCALL<AIVOnly>()                              # 本 expert 全部 srcRank 搬完
    CrossCoreSetFlag(DISPATCH_GROUP_READY[localExpert])  # 通知 GMM1 该 expert 输入就绪
    groupBase += cumsumMM[lastRank, localExpert]

else:                                                 # 非 copy core 只参与 sync + 发 flag
  for localExpert:
    SYNCALL<AIVOnly>()
    CrossCoreSetFlag(DISPATCH_GROUP_READY[localExpert])

3. GMM1：按 expert 分组做 int8 GEMM¶

关键流程：

• AIC 按 local expert 逐组计算，cumsumMM[rankSize-1, expert] 给每个 expert 的 currentM。
• 每个 expert 的 tile 数是 ceil(currentM / 128) * ceil(N / 256)；AIC 以 loopIdx += coreNum 分担 tile。
• startCoreIdx = (startCoreIdx + coreLoops) % coreNum，让下一个 expert 从不同 AIC 起步，避免总是 core0 吃第一个 tile。
• 输出 tile 使用 GmmCommonGetBlockCoordMN() 做 N 方向 9 列 swizzle，奇数 N-block 反向走 M 维，形成蛇形调度。
• A 来自 dispatch 后的 gmA，B 来自 packed weight1，C 写 gmC。
• GMM pipeline 固定为 L1(M,N,K)=(128,256,512)、L0(M,N,K)=(128,256,128)。
• L1 A/B 是 2 stage ping-pong；L0A/L0B 是 2 stage ping-pong；L0C 是 1 stage。RunTile() 先预取下一块 L1 K tile，再计算上一块 pending K tile。

关键 PTO 接口：

• 调度同步：CrossCoreWaitFlag
• Tile 绑定：TASSIGN
• GM 到 L1：TLOAD
• L1 到 L0：TEXTRACT
• Cube 计算：TMATMUL、TMATMUL_ACC
• scale 搬到 FixPipe：TMOV
• 累加器带 per-channel scale 写 GM：TSTORE_FP

伪码：

for localExpert:
  CrossCoreWaitFlag(DISPATCH_GROUP_READY[localExpert])  # 等 dispatch 搬完该 expert 的 gmA
  currentM = cumsumMM[lastRank, localExpert] - previousExpertRows
  coreLoops = ceil(currentM / 128) * ceil(N / 256)        # 本 expert 的 L1 output tile 总数
  startLoopIdx = rotate_by_previous_expert_work(startCoreIdx, coreIdx)  # expert 间轮转，避免 core0 总吃首 tile

  for loopIdx = startLoopIdx; loopIdx < coreLoops; loopIdx += coreNum:  # AIC 间 tile 负载分担
    # N 方向每 9 个 tile 为一组；奇数组反转 blockM，做蛇形 swizzle，提升 L2 命中
    blockM, blockN = swizzle9N_snakeM(loopIdx)

    for kTile in shuffled(0..K step 512):                 # K 维分块；预取与计算 overlap
      l1Stage = l1ListId % 2                         # L1 A/B double buffer
      TASSIGN(A_l1[l1Stage], L1A[l1Stage])
      TASSIGN(B_l1[l1Stage], L1B[l1Stage])
      TLOAD(A_l1[l1Stage], gmA[groupBase + blockM * 128, kTile])          # ND -> L1 NZ
      TLOAD(B_l1[l1Stage], weight1[expert, kTile, blockN * 256])          # packed NZ -> L1

      if hasPendingKTile:
        acc = run_pending_l1_tile()                     # 先算上一块 pending K tile

      pendingKTile = (l1Stage, kTile)

    flush pendingKTile:                                 # 最后一块 L1 K tile 落 L0/Cube
      for l0k in 0..512 step 128:
        l0aStage = l0AListId % 2                     # L0A double buffer
        l0bStage = l0BListId % 2                     # L0B double buffer
        TASSIGN(A_l0[l0aStage], L0A[l0aStage])
        TASSIGN(B_l0[l0bStage], L0B[l0bStage])
        TEXTRACT(A_l0[l0aStage], A_l1[pendingStage], 0, l0k)   # L1 -> L0 切 K 子块
        TEXTRACT(B_l0[l0bStage], B_l1[pendingStage], l0k, 0)
        first_k ? TMATMUL(acc, A_l0, B_l0)
                : TMATMUL_ACC(acc, A_l0, B_l0)          # K 维累加

    TLOAD(scale_l1, scale1[expert, blockN * 256])       # per-channel fixpipe scale
    TMOV(scale_fixpipe, scale_l1)
    TSTORE_FP(gmC[groupBase + blockM * 128, blockN * 256], acc, scale_fixpipe)

  startCoreIdx = (startCoreIdx + coreLoops) % coreNum     # 下个 expert 从不同 AIC 起步

4. SwiGLU：GMM1 输出反量化、激活、再量化¶

关键过程：

• AIV-only 阶段；按 MoeSwigluSegmentNum(expertPerRank) 切 segment，和 GMM1/GMM2 做阶段级 overlap。
• 每个 segment 开始时等待 GMM1 的 C2V ready flag；core0 写 segment metadata，其它 AIV 读取后按 row 平均分担。
• full-row pipeline 使用 2 个 UB stage：当前 row 计算时预取下一 row，输出 store 完成后释放对应 buffer。
• gmC[row, 0:N] 先转 fp32，再乘 perTokenScale1[row] 做 GMM1 反量化。
• 对 N 维拆两半：前半 x 做 silu(x)=x/(1+exp(-x))，后半作为 gate，输出 silu(x) * gate。
• 动态量化按 row 求 max(abs(y))，得到 perTokenScale2[row] = maxAbs / 127，并把 y * 127 / maxAbs 转 int8 写 gmPermutedToken[row, 0:N/2]。
• perTokenScale2 不是逐行立即写 GM，而是用 2 个 scale chunk buffer，每 128 行批量 PtoStoreVector。

关键 PTO 接口：

• 阶段同步：CrossCoreWaitFlag、CrossCoreSetFlag
• Tile 绑定：TASSIGN
• 读写：TLOAD、TSTORE
• 类型转换：TCVT
• 反量化 / 量化缩放：TMULS
• SwiGLU 激活：TEXP、TADDS、TDIV、TMUL
• 动态量化归约：TABS、TROWMAX、TSYNC<Op::TROWMAX>、TMAX、TSYNC<Op::TMAX>
• scale 暂存和写回：PtoSetValue、PtoStoreVector

伪码：

for segmentIdx in swigluSegments:                       # segment 级与 GMM1/GMM2 overlap
  CrossCoreWaitFlag(GMM1_TO_SWIGLU_READY[segmentIdx])   # 等本 segment 的 GMM1 输出就绪
  if coreIdx == 0:                                      # core0 写 segment metadata 供其它 AIV 读取
    segmentStartExpert, segmentEndExpert = expert range of this segment
    segmentRowBase, segmentRows = row range covered by this segment
    rowSplitBase = segmentRows / coreNum
    rowSplitRem  = segmentRows % coreNum
    sharedSegmentMeta[segmentIdx] = {
      segmentStartExpert, segmentEndExpert,
      segmentRowBase, segmentRows,
      rowSplitBase, rowSplitRem
    }

  read sharedSegmentMeta[segmentIdx]                    # 各 AIV 按 row 平均分担本 segment
  localRows = rowSplitBase + (coreIdx < rowSplitRem ? 1 : 0)
  prefixRows = coreIdx * rowSplitBase + min(coreIdx, rowSplitRem)
  localRowStart = segmentRowBase + prefixRows

  prefetch first row into ubStage0                      # full-row pipeline 预取首行
  for row in assignedRows:
    bufferId = row % 2                              # full-row UB double buffer
    nextBufferId = (row + 1) % 2

    if hasNextRow:                                      # 当前 row 计算时预取下一 row
      TASSIGN(cTile[nextBufferId], ubC[nextBufferId])
      TLOAD(cTile[nextBufferId], gmC[nextRow, 0:N])

    # 1. load/convert/dequant GMM1 output
    TASSIGN(cTile[bufferId], ubC[bufferId])
    TASSIGN(fp32Tile, ubCFp32[bufferId])
    TCVT(fp32Tile, cTile[bufferId], CAST_NONE)
    dequant = TMULS(fp32Tile, perTokenScale1[row])       # GMM1 输出反量化

    # 2. silu(up) * gate
    negUp = TMULS(dequant[0:N/2], -1.0)
    expNegUp = TEXP(negUp)
    denom = TADDS(expNegUp, 1.0)
    silu = TDIV(dequant[0:N/2], denom)
    y = TMUL(silu, dequant[N/2:N])                        # SwiGLU 激活结果

    # 3. per-row dynamic quant
    absY = TABS(y)
    TROWMAX(chunkMaxTile, absY)        # 发起当前 chunk 的 max(abs(y)) 归约
    TSYNC<Op::TROWMAX>()              # 等 chunkMaxTile 写好，后面才能读/合并
    chunkMax = chunkMaxTile.GetValue(0)

    TMAX(maxAbsTile, previousMaxAbs, chunkMax)  # 合并多个 chunk 的 max
    TSYNC<Op::TMAX>()                         # 等 maxAbsTile 写好，后面才能算 scale2
    maxAbs = maxAbsTile.GetValue(0)

    scale2 = maxAbs / 127                                 # perTokenScale2，combine 阶段再用
    qFp32 = TMULS(y, 127 / maxAbs)
    qI32 = TCVT(qFp32, CAST_RINT)
    qHalf = TCVT(qI32, CAST_RINT)
    qInt8 = TCVT(qHalf, CAST_RINT)

    # 4. write qswiglu and batched scale2
    TASSIGN(qTile, ubD[bufferId])
    TSTORE(gmPermutedToken[row, 0:N/2], qInt8)         # GMM2 的 A 矩阵
    PtoSetValue(scaleChunkUb[scaleChunkCount], scale2)   # 先缓存在 UB，128 行批量写 GM
    scaleChunkCount += 1
    if scaleChunkBuffer has 128 rows:
      PtoStoreVector(perTokenScale2[chunkRows], scaleChunkBuffer)

  flush remaining scaleChunkBuffer with PtoStoreVector
  CrossCoreSetFlag(SWIGLU_TO_GMM2_READY[segmentIdx])     # 通知 GMM2 本 segment 可开始

5. GMM2：第二个 int8 GEMM¶

关键流程：

• AIC-only；按 MoeSwigluSegmentNum(expertPerRank) 切 segment，和 SwiGLU 做阶段级 overlap。
• 每个 segment 开始时等待 SwiGLU 的 V2C ready flag，再处理该 segment 覆盖的 local expert 组。
• 每个 expert 的 currentM 仍来自 cumsumMM[lastRank, expert]；tile 数 ceil(currentM / 128) * ceil(K / 256)。
• AIC 以 loopIdx += coreNum 分担 tile；startCoreIdx = (startCoreIdx + coreLoops) % coreNum 做 expert 间轮转负载均衡。
• 输出 tile 同样用 GmmCommonGetBlockCoordMN() 做 N 方向 9 列 swizzle，奇数 N-block 反向走 M 维。
• A 来自 SwiGLU 输出的 gmPermutedToken[rows, N/2]，B 来自 packed weight2[expert, N/2, K]，C 写 gmm2Output[rows, K]。
• scale2[expert, K] 是 per-channel fixpipe scale，经 TMOV 搬到 FixPipe 后随 TSTORE_FP 写 C；perTokenScale2 留给 combine 反量化。
• GMM pipeline 与 GMM1 相同：L1(M,N,K)=(128,256,512)、L0(M,N,K)=(128,256,128)，L1 A/B、L0A/L0B 双缓冲，L0C 单缓冲。
• 每个 expert 全部 tile 完成后 SynchronizeBlock，再 Finalize 给 combine 发 group ready flag。

关键 PTO 接口：

• 阶段同步：CrossCoreWaitFlag、CrossCoreSetFlag
• Tile 绑定：TASSIGN
• GM 到 L1：TLOAD
• L1 到 L0：TEXTRACT
• Cube 计算：TMATMUL、TMATMUL_ACC
• scale 搬到 FixPipe：TMOV
• 累加器带 per-channel scale 写 GM：TSTORE_FP

伪码：

for segmentIdx in swigluSegments:                       # segment 级与 SwiGLU overlap
  CrossCoreWaitFlag(SWIGLU_TO_GMM2_READY[segmentIdx])  # 等本 segment 的 SwiGLU 输出就绪

  for localExpert in experts covered by this segment:
    currentM = cumsumMM[lastRank, localExpert] - previousExpertRows
    coreLoops = ceil(currentM / 128) * ceil(K / 256)
    startLoopIdx = rotate_by_previous_expert_work(startCoreIdx, coreIdx)  # 与 GMM1 相同的 tile 轮转

    for loopIdx = startLoopIdx; loopIdx < coreLoops; loopIdx += coreNum:
      # N 方向每 9 个 tile 为一组；奇数组反转 blockM，做蛇形 swizzle
      blockM, blockN = swizzle9N_snakeM(loopIdx)

      for kTile in shuffled(0..N/2 step 512):           # reduction 维 = N/2
        l1Stage = l1ListId % 2                         # L1 A/B double buffer
        TASSIGN(A_l1[l1Stage], L1A[l1Stage])
        TASSIGN(B_l1[l1Stage], L1B[l1Stage])
        TLOAD(A_l1[l1Stage], gmPermutedToken[groupBase + blockM * 128, kTile])   # SwiGLU 输出作 A
        TLOAD(B_l1[l1Stage], weight2[localExpert, kTile, blockN * 256])            # packed weight2

        if hasPendingKTile:
          acc = run_pending_l1_tile()                     # 先算上一块 pending K tile

        pendingKTile = (l1Stage, kTile)

      flush pendingKTile:
        for l0k in 0..512 step 128:
          l0aStage = l0AListId % 2                     # L0A double buffer
          l0bStage = l0BListId % 2                     # L0B double buffer
          TASSIGN(A_l0[l0aStage], L0A[l0aStage])
          TASSIGN(B_l0[l0bStage], L0B[l0bStage])
          TEXTRACT(A_l0[l0aStage], A_l1[pendingStage], 0, l0k)
          TEXTRACT(B_l0[l0bStage], B_l1[pendingStage], l0k, 0)
          first_k ? TMATMUL(acc, A_l0, B_l0)
                  : TMATMUL_ACC(acc, A_l0, B_l0)

      TLOAD(scale_l1, scale2[localExpert, blockN * 256])  # fixpipe scale；perTokenScale2 留给 combine
      TMOV(scale_fixpipe, scale_l1)
      TSTORE_FP(gmm2Output[groupBase + blockM * 128, blockN * 256], acc, scale_fixpipe)

    SynchronizeBlock()                                    # 等本 expert 全部 tile 完成
    CrossCoreSetFlag(GMM2_TO_COMBINE_READY[localExpert])  # 通知 combine 该 expert 就绪
    groupBase += currentM
    startCoreIdx = (startCoreIdx + coreLoops) % coreNum

6. Combine：GMM2 输出反量化并写回源 rank offsetD¶

关键流程：

• 目的 rank 按 local expert 和 source rank 分段，把 GMM2 结果送回源 rank remote window。
• large token path 按 row 处理；small token path 按 (subtileRows, subtileCols) 处理，减少无效搬运。
• 用 perTokenScale2 将 gmm2Output 反量化，再 cast 成最终输出元素类型。
• 写到 srcRank.remoteWindow.offsetD[dstRow]，供源 rank unpermute 使用。

关键 PTO 接口：

• 等 GMM2 完成：CrossCoreWaitFlag
• 读 GMM2 输出和 scale：TLOAD
• 类型转换和反量化：TCVT、TMULS
• 写远端 window：TSTORE
• 清理 count window：PtoFillUb、PtoStoreVector

伪码：

for localExpert:
  CrossCoreWaitFlag(GMM2_TO_COMBINE_READY[localExpert])  # 等本 expert 的 GMM2 输出就绪

  if large token path:                                  # token 量大：按 row 完整 K 处理
    for srcRank segment:
      srcRows = tokenPerExpert[srcRank, globalExpert]
      for row in srcRows:
        c = TLOAD(gmm2Output[srcRow, 0:K])
        fp32 = TCVT(c, CAST_NONE)
        fp32 = TMULS(fp32, perTokenScale2[srcRow])       # per-row 反量化
        d = TCVT(fp32, CAST_RINT)
        TSTORE(srcRank.remoteWindow.offsetD[dstRow, 0:K], d)  # 写回源 rank

  if small token path:                                  # token 量小：按 GMM2 tile 切 2D subtile
    for GMM2 tile assigned to this AIV:
      c = TLOAD(gmm2Output[tileRows, tileCols])
      scale = TLOAD(perTokenScale2[tileRows])
      fp32 = TCVT(c, CAST_NONE)
      fp32 = TMULS(fp32, scale)
      d = TCVT(fp32, CAST_RINT)
      for intersected srcRank segment:                  # 一个 tile 可能跨多个 srcRank 段
        TSTORE(srcRank.remoteWindow.offsetD[dstRows, tileCols], d)

final boundary:
  zeros = PtoFillUb(0)
  PtoStoreVector(tokenPerExpert, zeros)              # 清零 count window，供下次复用

7.Unpermute：源 rank 按 topK 权重累加回原 token 顺序¶

关键流程：

• 源 rank 从自己的 remote window offsetD 读取 combine 写回的 rows。
• expandedRowIdx[token * topK + slot] 找到每个原始 route 对应的 expanded row。
• probs[token, slot] 作为 topK 权重。
• 对 K 维按 tile 切分，fp32 累加后 cast 回输出类型。

关键 PTO 接口：

• metadata 预取：PtoLoadVector
• offsetD 读取：TLOAD
• 累加器初始化：PtoFillUb
• 类型转换：TCVT
• 按 topK 权重缩放：TMULS
• fp32 累加：TADD
• 输出写回：TSTORE

伪码：

for tokenBatch assigned to this AIV:                     # 按 token batch 切分 AIV 工作
  expandedRows = PtoLoadVector(expandedRowIdx[tokenBatch, :])  # route -> offsetD row
  probs        = PtoLoadVector(probs[tokenBatch, :])             # topK 权重

  for token in tokenBatch:
    for col in 0..K step tileCols:                      # K 维按 tile 切分，控制 UB 用量
      acc = PtoFillUb(0.0f)                          # fp32 累加器清零
      for slot in 0..topK:
        expandedRow = expandedRows[token, slot]
        prob = probs[token, slot]
        if expandedRow valid:
          d = TLOAD(offsetD[expandedRow, col : col + tileCols])  # 读 combine 写回的结果
          fp32 = TCVT(d, CAST_NONE)
          weighted = TMULS(fp32, prob)                 # 按 topK 权重缩放
          acc = TADD(acc, weighted)                  # 累加 topK 路结果

      outTile = TCVT(acc, CAST_RINT)
      TSTORE(out[token, col : col + tileCols], outTile)  # 还原原始 token 顺序
